一、 使 用 范 圍
電動軟軸行星插入式混凝土振動器（以下簡稱振動器）廣泛用于建筑工程施工中振搗密實各種塑性、半塑性、干硬性混凝土。
ZN50型振動器適用于中、小型工程的施工。
ZN70G型振動器主要用于中型基礎工程和大、中型斷面的樁、梁、柱的混凝土施工。

二、結 構 特 點

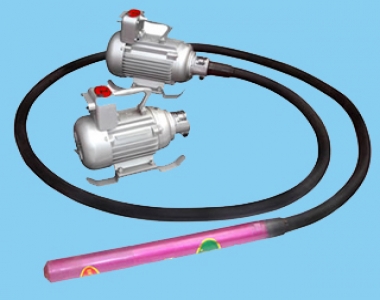

振動器由振動棒組件、軟軸軟管組件、電動機三部分組成。
振動棒組件包括尖頭、套管、滾道、滾錐、油封、軸承等。
滾錐錐頂、滾道錐頂與軸承中心設計在一點上，以使轉動的角速度均勻，容易啟振，過載能力提高，避免引起滑動、發熱。
采用雙油封裝置可提高振動棒的密封性能，有效地防止進油打滑。該雙油封裝置獲得國家實用新型專利。
采用特制大間隙軸承使?jié)L錐擺動自如并提高其抵抗振動的能力。套管兩端均采用左旋螺紋聯接，滾錐端部與軟軸接頭采用右旋螺紋聯接，結構簡單，聯接可靠。

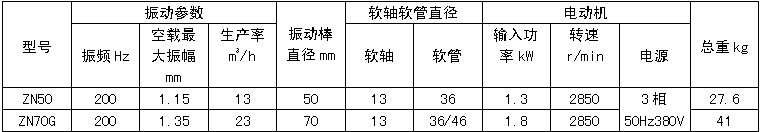

三、 技 術 參 數

四、 使 用 方 法
1. 接通三相電源（此時不接振動棒），觀察電動機旋轉方向，當對著機頭方向看逆時針旋轉為正轉，否則應改變接線，注意防止電機單向運行。
2.  工作時先將聯接手柄旋至正上方，將軟軸插頭插入電機軸內孔，再將聯接頭插入機頭內孔中并扳下聯接手柄，使之落入聯接頭圓弧槽內。新振動器可鎖第一道圓弧 槽，待軟管伸長后鎖第二道圓弧槽。開啟轉換開關，將振動棒棒頭對地輕輕磕碰，振動棒發出“嗡……”的高頻響聲即可使用。

3. 振搗時振動棒能自然的向下沉入混凝土中，不要用力硬插，更不能用振動棒撬鋼筋、模板等（使用時軟管的彎曲半徑不得小于25厘米），以免損壞軟軸軟管，影響使用壽命。振動棒的插入深度一般不應超過軟管接頭的端部。
4. 振實時各插點的間隔以5-7倍振動棒棒徑為宜。振實所需的延續時間視混凝土的坍落度而定，一般以氣泡停止排出，混合料不再沉陷并在其表面出現水泥砂漿層時，表示已經充分振實，過振和欠振均影響混凝土結構強度。
5. 使用完畢，應清理振動器各部件表面，然后存放于干燥場所。軟軸軟管存放時應呈直線狀態。
6. 振動器需要移動時，應先將電源插頭拔下，并將電機與振動棒部分分離，然后再轉移。

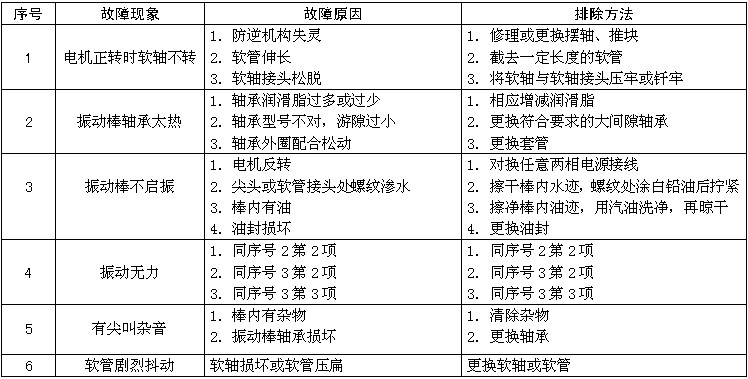

五、 故 障 排 除

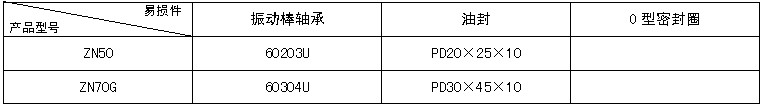

           六、 易 損 件 型 號 及 規 格
